Đến với bài viết dưới đây, bạn sẽ tìm được câu trả lời với top 3 cột đèn cao áp hothit nhất nhà TK Lighting 2020.

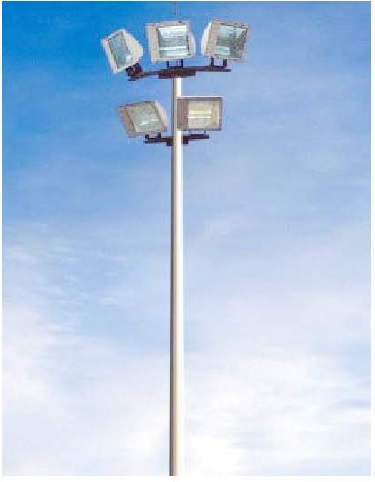

Cột đèn cao áp thép bát giác TK_BG14M

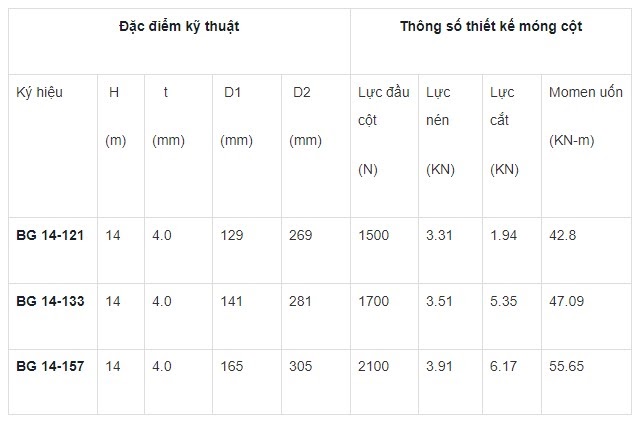

Bảng chi tiết thông số kỹ thuật
Chú thích
- L: Chiều cao cột tính từ mặt bích
- H: Độ cao lắp đèn tính từ mặt bích
- D1: Kích thước ngoài tại đầu cột
- D2: Kích thước ngoài tại mặt bích chân cột
- t: Chiều dày thân cột
Mô tả sản phẩm
– Cột đèn cao áp thép bát giác TK_BG14M được tính toán chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác bằng 1.
– Đối với vùng gió và địa hình khác, cột sẽ được thiết kế riêng tùy theo yêu cầu đặt hang
– Cột được thiết kế và chế tạo phù hợp với các yêu cầu tiêu chuẩn BS 5649, TR 7. Cột được tính toán thiết kế với sự trợ giúp bởi phần mềm tính cột chuyên dụng của Mỹ
– Cột được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn JIS 3101, JIS 3106
– Thân cột dưới 12m được chế tạo liền
– Cột được mạ nhúng kẽm nóng, phù hợp tiêu chuẩn BS 729, ASTM A 123. Chiều dày lớp mạ tối thiểu trên 1 mặt là 65µm (450Gr/m2) đối với thép tấm có chiều dày từ 3 – 5mm.
– Thân cột thép là ống thép côn liên tục, không cho phép có mối hàn nối ngang thân. Mặt cắt ngang của ống bao gồm nhiều loại theo yêu cầu …
– Tất cả các mối hàn được đảm bảo theo tiêu chuẩn.
– Trên thân cột có hốc cửa cột thao tác đấu nối dây với thiết kế tấm bảng đáy hàn bên trong để lắp hộp đấu nối và dây tiếp địa. Cửa cột được thiết kế theo kiểu tháo rời hoặc lắp liền có khoá an toàn chống mất cắp.

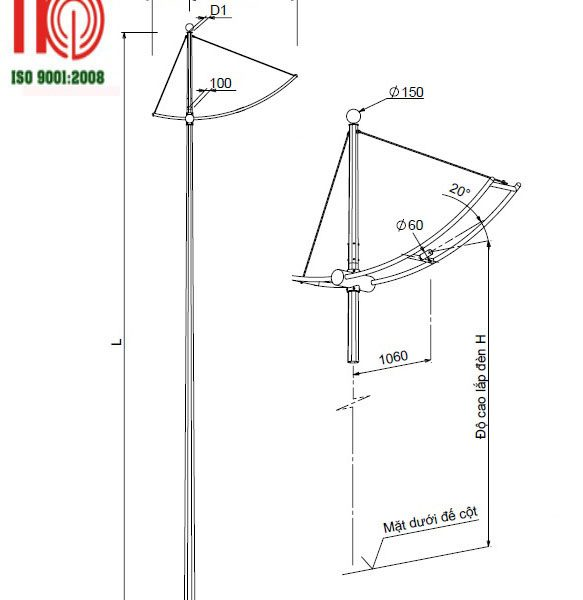

Cột đèn cao áp thép cánh buồm đơn TK_CBD
Bản chi tiết thông số kỹ thuật các loại cột

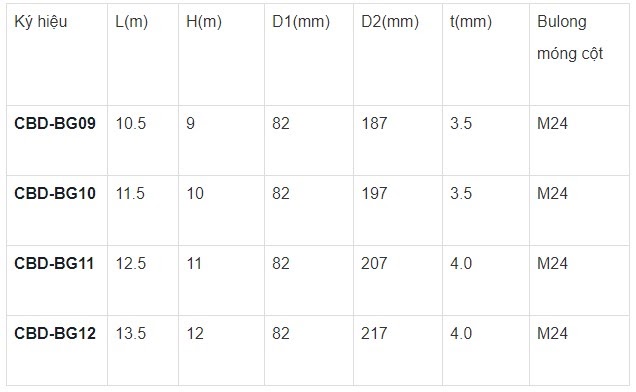

a. Cột bát giác

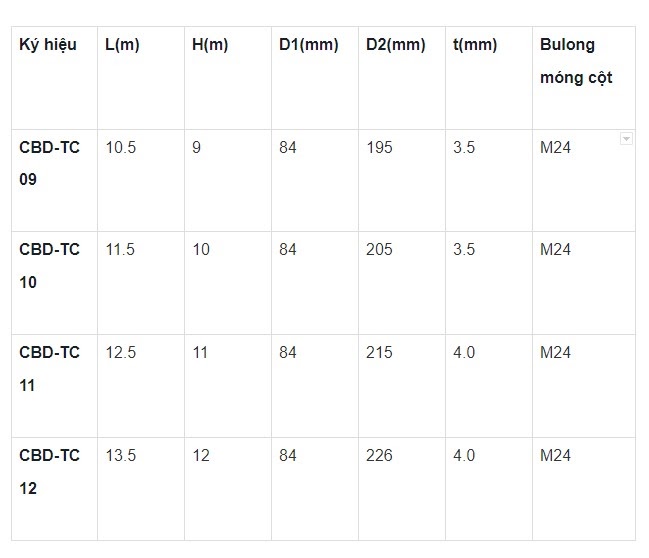

b. Cột tròn côn
d. Chú thích:
L: Chiều cao cột tính từ mặt bích
H: Độ cao lắp đèn tính từ mặt bích
D1:Kích thước ngoài tại đầu cột
D2: Kích thước ngoài tại mặt bích chân cột
t: Chiều dày thân cột
e. Mô tả sản phẩm
– Cột đèn cao áp cánh buồm đơn được tính toán chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác bằng 1.
– Đối với vùng gió và địa hình khác, cột sẽ được thiết kế riêng tùy theo yêu cầu đặt hang
– Cột được thiết kế và chế tạo phù hợp với các yêu cầu tiêu chuẩn BS 5649, TR 7. Cột được tính toán thiết kế với sự trợ giúp bởi phần mềm tính cột chuyên dụng của Mỹ
– Tất cả các cột thép sau khi chế tạo đều được mạ nhúng kẽm nóng bảo vệ bề mặt phù hợp theo tiêu chuẩn.
– Sau khi mạ nhúng kẽm nóng bảo vệ, bề mặt ngoài thân cột có thể được sơn với lớp sơn có cơ tính tốt và độ bền màu cao, màu sắc được lựa chọn theo yêu cầu
– Thân cột thép cánh buồm đơn là ống thép côn liên tục, không cho phép có mối hàn nối ngang thân. Mặt cắt ngang của ống bao gồm nhiều loại theo yêu cầu …
– Tất cả các mối hàn được đảm bảo theo tiêu chuẩn.
– Trên thân cột có hốc cửa cột thao tác đấu nối dây với thiết kế tấm bảng đáy hàn bên trong để lắp hộp đấu nối và dây tiếp địa. Cửa cột được thiết kế theo kiểu tháo rời hoặc lắp liền có khoá an toàn chống mất cắp.

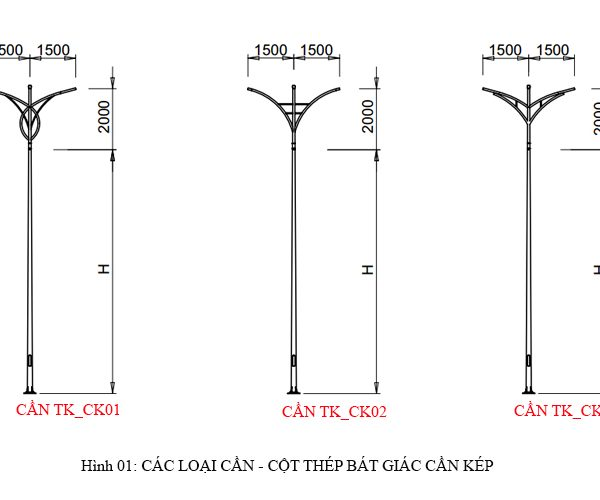

Cột đèn cao áp thép BG, TC – D78 + Cần đèn kép
Bản chi tiết thông số kỹ thuật các loại cột

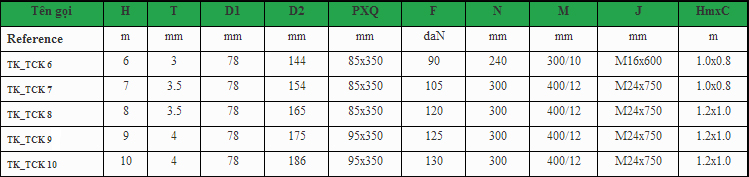

a. Cột thép tròn côn TC- 78

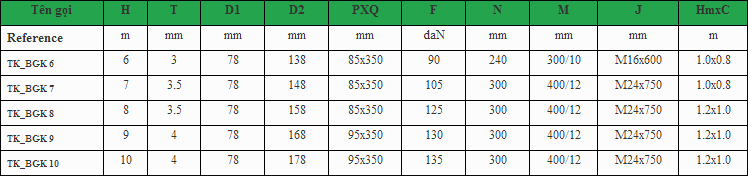

b. Cột thép bát giác BG-78
c. Chú thích:
H: Chiều cao cột tính từ mặt bích.
W: Độ vươn cần đèn tính từ tâm cột.
D1: Kích thước ngoài tại đầu cột.
D2: Kích thước ngoài tại mặt bích chân cột.
T: Chiều dày thân cột.
P: Chiều rộng cửa cột.
Q: Chiều cao cửa cột.
F: Lực ngang đầu cột tính toán cho phép.
J: Bu lông móng cột.
S: Số lượng lỗ bắt bu lông móng trên bích đế cột.
N: Khoảng cách tâm bu lông móng cột.
M: Kích thước bích đế cột.
Hm: Chiều sâu của khối bê tông móng.
d. Mô tả sản phẩm:
- Cột thép TC, BG- D78 cần kép được thiết kế với kiểu dáng chắc khoẻ, thân cột bát giác côn liên tục, được thiết kế cho phép lắp nhiều kiểu cần đèn khác nhau…
e. Yêu cầu kỹ thuật:
1. Cột đèn cao áp BG và TC – D78 được tính toán thiết kế chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác bằng 1. Đối với vùng gió và địa hình khác, cột sẽ được thiết kế riêng tùy theo yêu cầu đặt hàng.
2. Thiết kế và chế tạo phù hợp với các yêu cầu của tiêu chuẩn BS 5649, TR7. Cột được tính toán thiết kế với sự trợ giúp bởi phần mềm tính cột chuyên dụng của Mỹ.
3. Vật liệu sử dụng cho cột đèn phù hợp với tiêu chuẩn JIS 3101, JIS 3106.
4. Cột được tính toán đối với hố đào có áp lực đất >= 2bar. Khi lắp đặt cột tại vị trí cụ thể, sẽ phải tính toán kích thước móng phù hợp với chất đất và vùng gió theo tiêu chuẩn tại nơi lắp đặt.
5. Thân cột dưới 12m được chế tạo liền không hàn nối ngang thân
– Lắp khung móng:
+ Khung móng M16x240x240: cột từ 6m – 8m.
+ Khung móng M24x300x300: cột từ 9m – 12m.
– Lắp các loại đèn:
+ Đèn cao áp S150
+ Đèn cao áp S250
+ Đèn cao áp S400
Lời kết:
Với những thông tin đầy bổ ích trên, hi vọng quý khách hàng đã có những chọn lựa đúng đắn cho nhu cầu của mình về cột đèn cao áp trong việc thiết kế và xây dựng các không gian. Hãy nhanh tay liên hệ với TK Lighting để được tư vấn và báo giá nhanh nhất nhé.
